一种双层棚洞结构产品

发表时间：2021-08-09 15:09

工作原理：

采用双层波纹板拼装结构，两层波纹板之间填充混凝土，且外层波纹板各处拼装缝隙间采用橡胶条密封，外层波纹板各处纵向缝隙间使用密封螺栓连接，使得该结构具有抗压、防火、隔热、保温的性能。同时，由于采用拼装结构，使得整体施工更加简单、快捷，在后期维护保养方面更加方便易行。

安装步骤：

先将地脚螺栓浇筑与混凝土基础内，然后安装C型钢，固定于基础之上用地脚螺栓紧固，在基础上将弧形型钢通过型钢连接拼接成拱形支架，用高强度螺栓紧固。将安装好的拱形支架安装于底板上。先安装拱形外侧钢波纹板，将其紧固到拱形支架上，提前将钢筋搭建好安装到内侧钢波纹板上，将其通过型钢腹板的螺旋孔连接起来，填充防火或防水隔热等特定材料。

技术缺点:

（1）板片连接构造复杂，拱脚连接构造较复杂，对加工精度要求高。

（2）两层波纹板受力如何分担不明确；

（3）钢波纹板与填充物之间无锚固措施，填充物施工难度较大；

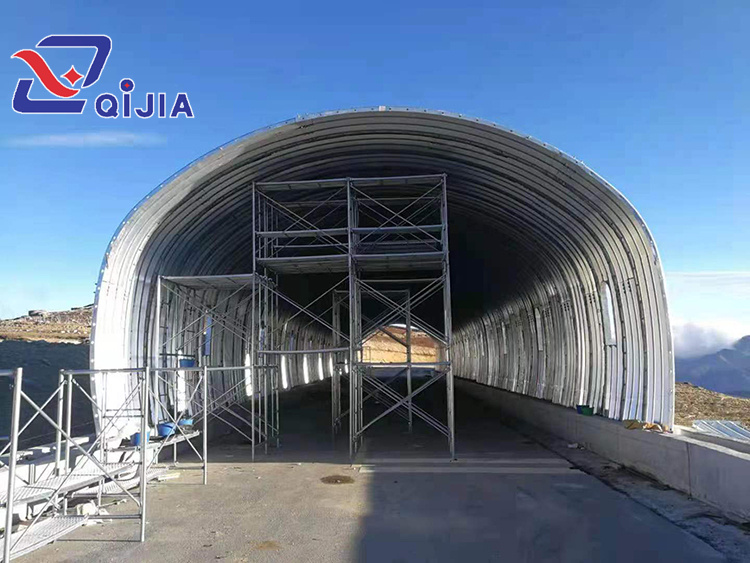

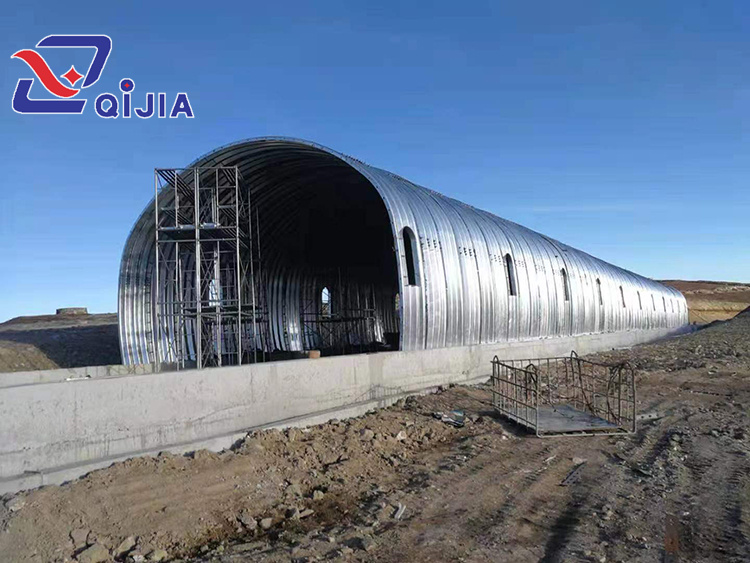

工程案例西藏防雪棚洞
