波纹钢管板的规格、分类、材料、性能、检测（上）

发表时间：2015-09-22 09:52

1、分类

公路涵洞、通道用波纹钢构件可分为螺旋波纹钢圆管、环形波纹钢圆管和用波纹钢板件拼装成的圆形或拱形结构。

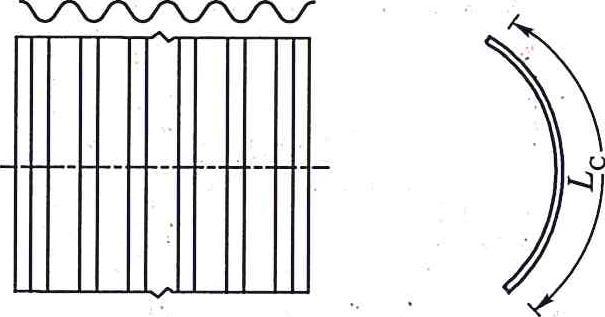

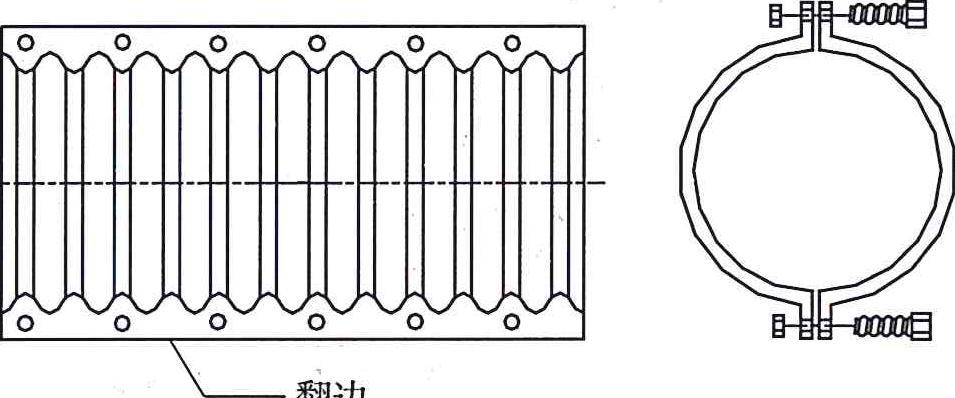

环形波纹钢圆管

波纹钢板件

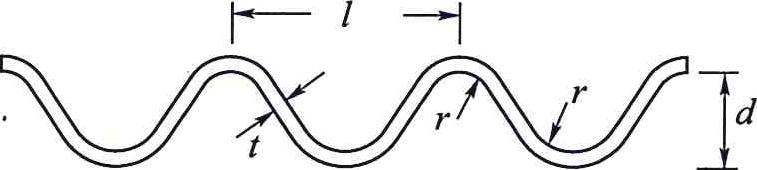

主要技术指标：

波纹板件长度Lc—曲面波纹板件的弧长

波距L—相邻两个波峰之间的距离

波高d—波峰与波谷之间的垂直高度

壁厚t—波纹管的壁厚或波纹板件的板厚

内径D—波纹管直径（净内径）

2、产品规格系列

螺旋波纹钢圆管、环形波纹钢圆管、波纹钢板件的波形尺寸规格单位为毫米

分类	波形代号	波距 L	波高 d	壁厚 t	波峰波谷半径 r	适用内径D或跨径S	拼装采用的高强度螺栓规格
螺旋波纹钢圆管	A	68	13	2.0～4.0	17.5	750～1500
环形波纹钢圆管	D	150	50	2.0～6.5	28.0	1500～2000
环形波纹钢圆管	F	145	60	3.0～6.0	30.0	1000～2000
波纹钢板件	D	150	50	2.0～6.5	28.0	1500～8000	M20
波纹钢板件	E	200	55	3.0～6.5	53.0	1500～8000	M20

3、材料

3.1主体结构材料

螺旋波纹钢圆管、环形波纹钢圆管、波纹钢板件的材料采用碳素结构钢时，其性能应符合GT/T 700要求，抗拉强度不小于350MPa。波纹钢管所用的钢板、钢带应符合GB 912或GB/T 3274的规定，其尺寸、外形、重量及允许偏差应符合GB/T709的规定。采用连续热镀锌钢板及钢带加工波纹钢圆管、波纹钢板件时，其性能、尺寸、外形、重量及允许偏差应符合GB/T 2518规定，抗拉强度不小于350 MPa。

3.2连接件

连接件采用扭剪型高强度螺栓、螺母，强度等级不低于8.8级，其性能指标应符合GB/T1231的要求。高强度螺栓、螺母规格为M12、M16、M20，螺栓长度宜为30mm—60mm。结构用高强度垫圈应符合GB/T1231的要求。管箍、法兰盘的材料采用碳素结构钢。其性能应符合GB/T700要求，抗拉强度不小于350MPa。法兰盘用角钢尺寸、重量及允许偏差应符合GB/T 706 的规定。

3.3焊接材料

焊接材料号采用的型号应符合GB/T122467.1的要求。

3.4密封材料

管箍与管节之间、法兰盘之间、翻边接合面之间以及搭接的波纹钢板件之间采取密封措施。密封料应具有弹性和不透水性，并应填塞紧密。低温条件下密封材料应具有良好的抗冻、耐寒性能。密封料可采用天然橡胶、聚乙烯泡沫或耐候密封胶。
