边坡防护网施工工艺流程及操作要点

发表时间：2016-02-17 10:36

一，SNS边坡防护网施工工序

1 预先对坡面防护区域的浮土、浮石进行清除，从防护区域下沿中部开始向上和两侧放线测量确定锚杆孔位，

2 打钢丝绳锚杆孔，坡体边沿孔深达到3m，平均坡体中部孔深达到2m。钢丝绳锚杆由Ø16钢丝绳中部对折套穿马蹄形环套组成。按要求的深度钻孔并清孔，孔深应比钢丝绳锚杆长度长50mm以上，孔径为45mm，插入钢丝绳锚杆并注浆，注浆养护不少于2天。

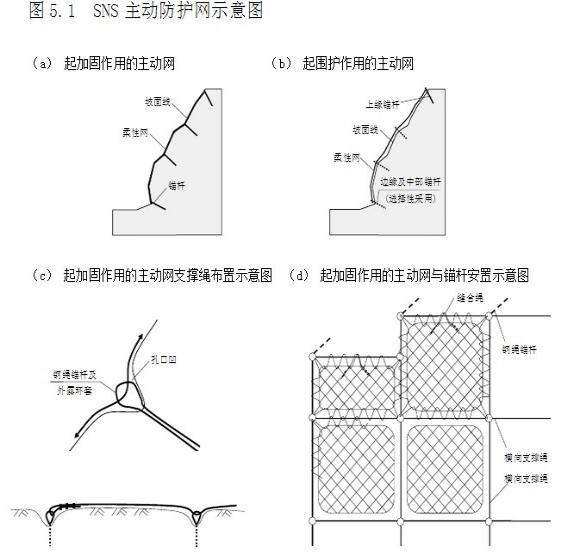

3 构架支撑绳结构，采用Ø12的纵向钢丝绳和Ø16横向钢丝绳组成5.5m×5.5m正方形模式的支撑绳结构与锚杆相联结。

4 构架格栅网和钢绳网，在支撑绳构成的每个5.5m×5.5m网格内铺设一张4m×4m的DO/08/300（Ø8mm、网孔间距300mm）型钢绳网，并在两个网格内并排铺设两张SO/50/2.2格栅网（网孔间距50mm）。

5 缝合与张拉，在每张钢绳网与四周支撑绳间用Ø8钢绳缝合联结，并进行张拉，使柔性防护系统对坡面施以一定的预紧压力。从而提高表层岩体的稳定性，以防止崩塌落石的发生。

6 安装后的纵横向直径Ø16支撑绳，张拉紧后（用拉紧力不小于5KN的紧线器或手动葫芦）两端各用两个绳卡与锚杆外露环套固定连接。从上向下铺挂格栅网，网与网重叠宽度不小于10cm，两张格栅网间缝合用直径不小于1.2mm的铁丝扎结，格栅网与支撑绳间缝合用直径2.2mm的铁丝扎结，扎结点间距不大于1m。格栅网铺设的同时，从上向下铺设钢绳网并用直径为8mm钢绳缝合，每张钢绳网均用一根长31m的缝合绳与四周支撑绳进行固定联结。

二，各阶段施工流程及工艺该工程施工工序由清理危岩、钻孔、灌注、安装纵横向支撑绳、张拉、挂网、缝合等工序组成，

1 清理危岩

设置危岩拦截网：在施工坡面的路面两侧距施工地点30m处设置施工标志及减速带,危岩拦截网采用长6m、高2.5m的钢管布置, 并在钢管内布置钢丝拦截网。
坡顶钻孔：为充分保证施工人员的人身及设备安全,需在坡顶上部及坡体中上部设置安全绳锚杆（采用Ø28钢筋锚杆、孔深1.5m）, 其间隔距离为5m,安全绳束缚于上。工作人员利用该绳可进行高空清理作业,并为以后钻孔安装提供方便。
锚固锚杆：采用M30水泥浆液锚固锚杆,凝固时间不低于48小时。水泥浆的选用，标号不低于M30的水泥,宜用灰砂比1: 1～1： 2，水灰比0.45～0.50的水泥浆或水灰比0.45～0.50的纯水泥浆,水泥宜用425普通硅酸盐水泥,优先选用粒径不大于3mm的中细砂.
清理危岩：以上几道工序完成后,方可进行该工序。施工人员需将安全绳束缚在锚杆后,工作人员方可对坡体危岩进行清理,清理前需封闭交通,下方人员应撤至安全地带.若清理时有局部大块危岩, 不能清理,应做出标记,后期施工中,钻孔工序将避免在此施工。以防止后期施工中的工程扰动造成危岩松动下滑。

2 钻钢丝绳锚杆孔

放线：施工人员按照要求根据现状情况进行核对,了解地形、地物、和危岩情况,按照纵横5.5m的间距进行定点,并刷上油漆,确定钻孔点，若该段属于危岩及土层,锚杆点可在附近方圆1m处设置锚杆点位,但下一锚杆需回复到标准的定点位置.
复核：施工人员对锚孔点位进行测量复核,以确保钻孔位置的准确及防护面积达到要求. 钻孔：采用直径45mm的钻头钻孔,孔深比钢丝绳锚杆长度长 50mm以上,需分别采用1.0m、 2m、2.5、3m钻杆施工,不能直接采用 2.5m钻杆，严防卡钻、断杆现象,如钻孔位置处于松散岩层,必须经有关部门批准,重新确定钻孔位置,不能随意施工，保证坡体外沿钻孔深度达到2.5m,坡体中部达到2m。

清孔：钻孔完毕后,用风钻杆进行吹砂作业,保证孔内的干净。以确保锚杆能顺利安装进位。

3灌注

砂浆配制：采用M30的水泥砂浆液，宜用灰砂比1:1～1.2、水灰比0.45～O.50的水泥砂浆或水灰比0.45～O.50的纯水泥浆，水泥宜用425普通硅酸盐水泥，优先选用粒径不大于3mm的中细砂。放入锚杆：锚杆应能完全放入锚孔内。若锚杆环套外露长度超过5cm,须重新用锚杆钻凿,以确保锚杆安装到位。
注浆：要求灌注密实,边捣固边灌注,防止锚杆孔眼内有空气,影响锚杆锚固质量。
候凝：灌注后候凝时间保证不低于48小时,候凝时间未达到要求,严禁进行下一道工序,并确保锚杆不受外力作用。

4 安装纵、横向支撑绳

下料：支撑绳下料安装前,应准确测量每根支撑绳两端锚杆间的距离,支撑绳下料时其长度应在测得每根长度的基础上两端各增加1m，即共增加2m。
绳头紧固：从一端锚杆开始,将钢丝绳绳头穿过锚杆,并弯曲,采用与钢丝绳直径相适应的绳卡固定一端,绳卡间距5～l0mm,固定后绳端留长度不小于20cm的自由尾绳,绳卡数量根据支撑长度按以下要求选定。

穿孔：从一端锚杆开始,支撑绳穿过锚杆的外露马蹄形环套(钢绳锚杆),直至该行的最后一根锚杆。
张拉：支撑绳到达锚杆最后一端后,将绳尾穿过最后一根锚杆, 并弯曲,用拉紧力不小于5KN的紧绳器或葫芦张紧,其间若长度较长, 因支撑与锚杆和地面间的磨擦力大而不能张紧时,可逐段张紧,最后将尾端用绳卡采用与起始端相同的方式固定。
绳尾紧固：紧固方式与绳头紧固工序相同。

5 挂网缝合

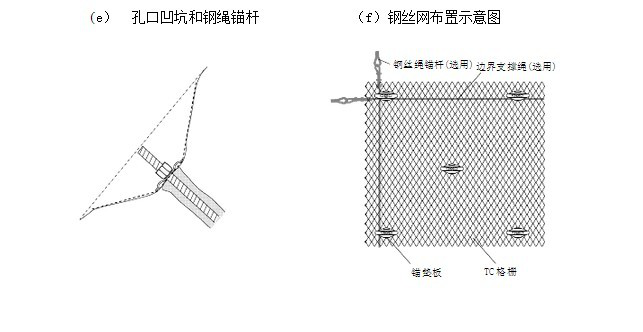

钢丝格栅的安装：钢丝格栅必须位于系统底层并紧帖坡面,即支撑绳应在其下方;并沿支撑绳铺挂,每两格(即上下或左右)铺设两张钢丝格栅。钢丝格栅网块间搭接宽度不小于10 cm。
扎结：钢丝格栅网块间用直径不小于小1.2mm的铁丝扎结。缝合钢丝格栅网与支撑绳间用小2.2mm扎丝扎结，扎结点间距不大于1 m，铺设边界处钢丝格栅网反向折叠宽度不小于20cm。
钢绳网的安装：钢绳网编织一般均应满足规定，材质强度不低于1770Mpa的6×19+1WS结构类型的高强度钢芯钢丝绳，钢丝绳公称直径8mm；必须采用镀锌量大于70g/㎡热镀锌钢丝绳;钢丝绳质量和性能应满足国家标准《钢丝绳》(GB/T8918-1996)。钢绳采用菱形网孔编制方式,网孔尺寸除特殊设计外,一般采用300×300 mm规格, 单张网块尺寸除特殊要求外一般宜用4×4m规格。
缝合：钢绳网铺设应准确测量每个挂网单元尺寸，根据测得的各挂网单元尺寸，按每张网一根缝合绳的原则确定缝合绳长度,然后据此下料。在各挂网单元内顺序铺挂钢绳网,同时用缝合绳将钢绳与支撑绳或相邻网块边沿进行缝合连接,缝合绳两端头宜叠置不小于 0.5m的长度,绳端各用两个绳卡与钢绳网连接,此连接过程中在先固定一端后,用拉紧力不小于5KN的紧绳器葫芦张紧缝合绳,再固定另一端.若确定的单根缝合绳误差较大时,则多余端可延伸到相邻挂网单元,而不足长度由下一相邻挂网的缝合绳来补充。
